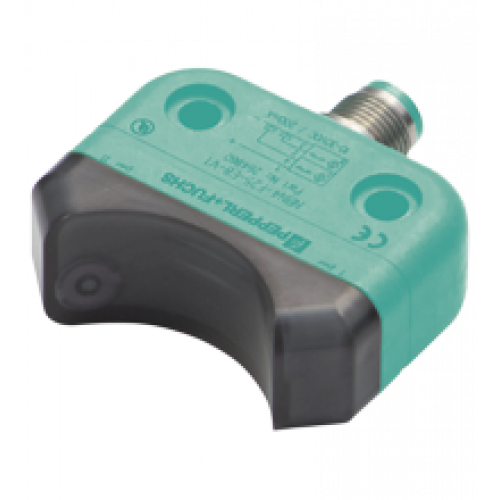

Сдвоенный индуктивный датчик Pepperl+Fuchs NBN4-F25-E8-V1 (арт. 264860) предназначен для контроля положения исполнительных устройств, в частности клапанов. Прибор имеет две независимые чувствительные части и два выхода PNP NO в прямоугольном корпусе 52×20×40 мм.

Основные характеристики:

• Производитель: Pepperl+Fuchs (Германия)

• Модель: NBN4-F25-E8-V1

• Артикул: 264860

• Тип: Сдвоенный индуктивный датчик (два датчика в одном корпусе)

• Назначение: Контроль положения клапанов и других исполнительных устройств

• Корпус: Прямоугольный, 52 × 20 × 40 мм

• Материал корпуса: PBT (пластмасса, устойчивая к химическим воздействиям)

• Расстояние срабатывания: 4 мм

• Монтаж: Заподлицо (в металлический держатель)

• Выходной сигнал: 2 × PNP NO (два независимых нормально разомкнутых выхода)

• Частота переключений: 1000 Гц

• Питание: 10…30 V DC

• Подключение: Разъем M12 на 4 контакта (4 pin)

• Температура эксплуатации: от -25 до +70 °C

Преимущества модели:

• Сдвоенная конструкция — два независимых датчика в одном корпусе для контроля двух положений или дублирования сигнала.

• Идеален для клапанов — специально разработан для контроля конечного положения пневматических и гидравлических клапанов.

• Два независимых выхода PNP NO — каждый датчик имеет свой выходной канал.

• Простота монтажа — прямоугольный корпус с крепежными отверстиями, монтаж заподлицо.

• Надежность — корпус из PBT устойчив к вибрации, ударам и химическим воздействиям.

• Высокая частота переключений — 1000 Гц для быстрых циклов работы клапанов.

Применение:
Контроль конечного положения пневматических и гидравлических клапанов, позиционирование заслонок, определение положения двухпозиционных механизмов, контроль открытия/закрытия в промышленной автоматизации.

Принцип работы:
Датчик имеет две чувствительные поверхности, расположенные в одном корпусе. При приближении металлического объекта (штока клапана, заслонки) на расстояние 4 мм каждый из двух независимых каналов формирует сигнал PNP NO на соответствующем выходе.
