IFM Electronic DD111S: безопасный монитор скорости для ветротурбин

Производитель: IFM Electronic | Маркировка: DD111S | Safety speed monitor wind

Описание

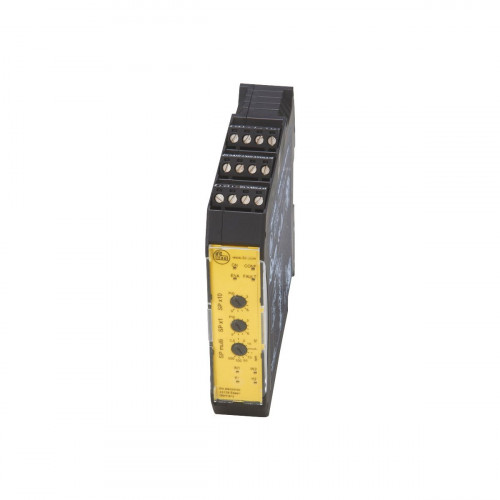

IFM DD111S — устройство оценки для безопасного мониторинга скорости вращения (Safety speed monitor) в корпусе для монтажа на DIN-рейку, специально разработанное для низких частот вращения ветроэнергетических установок . Устройство предназначено для безопасного обнаружения превышения скорости (overspeed) и надёжного отключения приводов в случае ошибки .

Прибор контролирует два независимых входных канала от датчиков PNP с отдельными выходными реле на каждый канал . Диапазон настраиваемых частот оптимизирован для низких скоростей — от 0,1 до 99,9 Гц (в отличие от модели DD110S, предназначенной для высоких скоростей до 990 Гц) .

Важно: DD111S соответствует самым высоким требованиям безопасности: категория 4, PL e (EN ISO 13849-1) и SIL 3 (IEC 61508/EN 62061) . Устройство имеет два канала с отдельными релейными выходами, встроенную функцию внешнего контроля, диагностический выход FAULT и выход Overspeed.

Технические характеристики

Параметр	Значение
Модель / Маркировка	DD111S / Safety speed monitor wind
Тип устройства	Безопасный монитор скорости (для низких оборотов)
Специализация	Ветроэнергетические установки (низкие скорости)
Напряжение питания	19,2…28,8 V DC (ном. 24 V DC)
Потребление тока	≤ 125 мА
Выходные реле	2 шт, безопасные переключающие контакты
Диагностический выход	FAULT (PNP)
Диагностический выход	Overspeed (PNP)
Диапазон настройки (частота)	0,1…99,9 Гц (низкочастотный режим)
Входы	2 канала для датчиков PNP
Питание датчиков	24 V DC / ≤ 70 мА
Категория безопасности	Категория 4, PL e (EN ISO 13849-1)
Уровень полноты безопасности	SIL 3 (IEC 61508)
Рабочая температура	–40 … +55 °C
Степень защиты	IP20
Корпус	Полиамид (PA), для DIN-рейки TH35
Размеры (Ш×В×Г)	22,5 × 108 × 114,5 мм
Подключение	Винтовые клеммы (0,5…2,5 мм²)
Индикация	Светодиоды (питание, разрешение, ошибка, статус переключения)
Режимы сброса	Автоматический / Ручной (с внешним сигналом)

Применение

• Безопасный контроль превышения скорости (overspeed) в ветроэнергетических установках (низкие скорости вращения)

• Карусельные машины и центрифуги

• Режим «пониженная скорость» на станках с ЧПУ

• Мониторинг вращения с двух независимых датчиков PNP

• Системы, требующие сертификации по категории 4 / SIL 3

Преимущества

• Специализация на низких скоростях — диапазон 0,1…99,9 Гц для ветротурбин и тихоходных механизмов

• Соответствие самым высоким требованиям безопасности: категория 4, PL e и SIL 3

• Два канала с отдельными релейными выходами — отказоустойчивый контроль

• Встроенное питание для датчиков 24 V DC (≤70 мА)

• Чёткая светодиодная индикация (питание, разрешение, ошибка, статус)

• Режим сброса (автоматический/ручной) с внешним сигналом перезапуска

• Вход EDM для контроля внешних контакторов

• Диагностические выходы FAULT и Overspeed для ПЛК

• Ультракомпактный корпус шириной 22,5 мм — экономия места на DIN-рейке

• Широкий диапазон рабочих температур от –40 до +55 °C

• Отличие от DD110S: DD111S оптимизирован для низких частот (0,1-99,9 Гц), DD110S — для высоких (0,5-990 Гц)

Для уточнения наличия и условий поставки обращайтесь к менеджерам.
