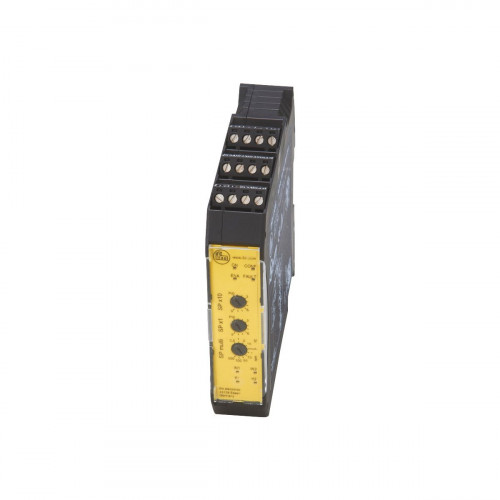

IFM Electronic DD110S: устройство безопасного мониторинга скорости (безопасный монитор скорости)

Производитель: IFM Electronic | Маркировка: DD110S

Описание

IFM DD110S — устройство оценки для безопасного мониторинга скорости вращения (Safety speed monitor) в корпусе для монтажа на DIN-рейку, предназначенное для безопасного обнаружения превышения скорости (overspeed) в системах, требующих соответствия категориям безопасности . Устройство соответствует требованиям EN ISO 13849-1 категория 4 PL e и IEC 61508 SIL 3 .

Прибор контролирует два независимых входных канала от датчиков PNP (например, индуктивных или импульсных) и при превышении установленного порога частоты отключает два релейных выхода , надежно останавливая привод в случае ошибки. Диапазон настраиваемых частот очень широк — от 0,5 до 990 Гц (или от 1 до 49500 об/мин при одном импульсе на оборот) .

Важно: DD110S — это безопасное устройство. Оно имеет два канала с отдельными релейными выходами, встроенную функцию внешнего контроля (EDM), диагностический выход FAULT и выход Overspeed. Клеммы питания и сигналов — винтовые, корпус из PA (полиамида). Монтаж на стандартную DIN-рейку TH35 .

Технические характеристики

Параметр	Значение
Модель / Маркировка	DD110S
Тип устройства	Безопасный монитор скорости (Safety speed monitor)
Назначение	Обнаружение превышения скорости (overspeed)
Напряжение питания	19,2…28,8 V DC (ном. 24 V DC) , защита от пульсаций ≤ 5%
Потребление тока	≤ 125 мА
Выходные реле	2 шт, безопасные переключающие контакты для каждого канала, 6 А / 250 V AC, 24 V DC
Диагностический выход	FAULT (Y7), PNP, ≤ 20 мА
Диагностический выход	Overspeed (Y8), PNP, ≤ 20 мА
Диапазон настройки (частота)	0,5…990 Гц
Диапазон настройки (об/мин)	1…49500 об/мин (при 1 имп./об)
Входной сигнал датчиков	2 канала, pulse inputs PNP ("1": 6 мА / 24 V DC)
Входная частота (макс.)	≤ 2000 Гц
Питание датчиков	24 V DC / ≤ 70 мА
Категория безопасности	Категория 4, PL e (EN ISO 13849-1)
Уровень полноты безопасности	SIL 3 (IEC 61508)
Время реакции (риска)	5,5 мс
Время включения (задержка питания)	≤ 3000 мс
Гистерезис	5% (фиксированный)
Рабочая температура	–40 … +55 °C
Температура хранения	–40 … +70 °C
Степень защиты	IP20
Корпус	PA (полиамид), для DIN-рейки TH35 (EN 60715)
Размеры (Ш×В×Г)	22,5 × 108 × 114,5 мм
Вес	≈ 309 г
Электрическое подключение	Винтовые клеммы (0,5…2,5 мм²)
Индикация	8 светодиодов (Power, ENA, CONF, Fault, 2x Status, 2x Input)
Миссия (Mission Time)	20 лет
PFHd (опасный отказ)	~8.33E–09 … 9.80E–09 (в зависимости от нагрузки)

Применение

• Безопасный контроль превышения скорости (overspeed) на станках, подъемниках, конвейерах, вентиляторах и любых вращающихся механизмах.

• Системы, требующие сертификации по категории 4 / SIL 3.

• Мониторинг вращения с двух независимых датчиков для обеспечения отказоустойчивости.

• Остановка привода при выходе скорости за допустимые пределы.

• В составе систем безопасности станков и производственного оборудования.

Преимущества

• Соответствие самым высоким требованиям безопасности: Категория 4, PL e (EN ISO 13849-1) и SIL 3 (IEC 61508) .

• Два канала с отдельными релейными выходами — отказоустойчивый контроль.

• Очень широкий диапазон регулировки частоты 0,5…990 Гц позволяет использовать на любых механизмах.

• Встроенное питание для датчиков 24 V DC (≤70 мА) — не нужен внешний источник для датчиков.

• Четкая 8-ми светодиодная индикация (питание, разрешение, конфигурация, ошибка, статус реле, входные импульсы) диагностирует состояние прибора с первого взгляда.

• Регулировка тремя поворотными переключателями (rotary switches) на передней панели — интуитивно понятная настройка точки срабатывания.

• Режим Автоматический / Ручной — выбор типа сброса после срабатывания безопасности.

• Вход EDM для контроля внешних контакторов — полный цикл безопасной остановки.

• Диагностические выходы FAULT и Overspeed для передачи состояния в ПЛК.

• Ультракомпактный корпус шириной всего 22,5 мм — экономит место на DIN-рейке.

• Галъваническая развязка цепей безопасности.
