IFM Electronic DD2510: устройство оценки для мониторинга скорости

Производитель: IFM Electronic | Маркировка: DD2510 | MONITOR/FR-1 /230VAC

Описание

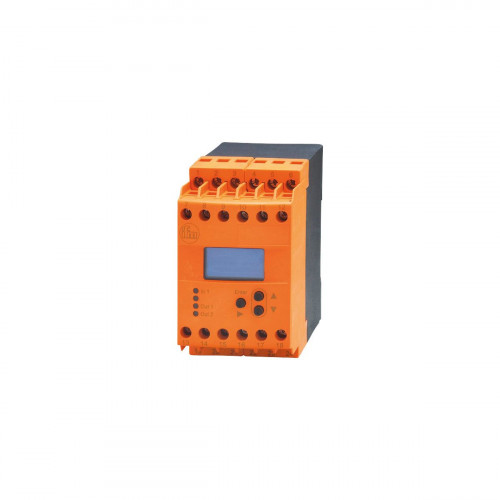

IFM DD2510 (MONITOR/FR-1 /230VAC) — устройство оценки для мониторинга скорости вращения в корпусе для монтажа на DIN-рейку, предназначенное для обнаружения частоты, скорости и числа оборотов . Прибор обеспечивает надёжный контроль超速 (превышения скорости) и недопустимо низкой скорости с возможностью настройки диапазона от 0,1 до 1000 Гц (1…60000 имп/мин) . Настройка точки срабатывания осуществляется двумя кнопками на корпусе с интуитивно понятным меню, а отображение параметров и текущих значений производится на контрастном самосветящемся OLED-дисплее с разрешением 128×64 пикселя .

Важно: устройство питается от сети переменного тока 230 В (или постоянного 24 В) и имеет встроенный источник питания 19,6…27,7 В DC для внешнего датчика . Выходы представлены двумя независимыми релейными контактами на 4 А и одним аналоговым выходом 4…20 мА для непрерывного мониторинга текущей скорости .

Технические характеристики

Параметр	Значение
Модель / Маркировка	DD2510 / MONITOR/FR-1 /230VAC
Тип устройства	Устройство оценки скорости (частоты, оборотов)
Напряжение питания	< 230 V AC / 24 V DC
Частота питания	50…60 Гц
Потребляемая мощность	3 Вт
Количество релейных выходов	2
Коммутируемый ток реле	4 А (240 V AC), 6 А (30 V DC)
Аналоговый выход	4…20 мА
Нагрузка для аналогового выхода	500 Ом
Вспомогательное питание для датчика	19,6…27,7 V DC, ≤ 15 мА
Диапазон настройки (частота)	0,1…1000 Гц
Диапазон настройки (обороты)	1…60000 имп/мин
Температура эксплуатации	–40 … +60 °C
Степень защиты корпуса	IP 50
Степень защиты клемм	IP 20
Корпус	Для DIN-рейки (TH35 EN 60715)
Размеры (В×Ш×Г)	78 × 45 × 124,7 мм
Материал корпуса	Пластик
Индикация	OLED-дисплей, 128×64 пикселя  + LED (зелёный)
Настройка	Программируемые кнопки
Вес	380 г
Категория перенапряжения	II
Степень загрязнения	2

Применение

Мониторинг частоты вращения двигателей и валов, контроль超速 и остановки (standstill detection) в конвейерных системах, дробилках, вентиляторах и насосах, оценка импульсных последовательностей датчиков, контроль машинных циклов и импульсов в системах автоматизации.

Преимущества

• Широкий диапазон настройки 0,1…1000 Гц (1…60000 имп/мин)

• Простая настройка точки срабатывания программируемыми кнопками

• Контрастный OLED-дисплей для отображения программируемых параметров и текущих значений

• Два независимых релейных выхода на 4 А

• Аналоговый выход 4…20 мА для непрерывного мониторинга

• Встроенное вспомогательное питание для датчика (19,6…27,7 В, 15 мА)

• Питание как от сети переменного тока 230 В, так и от постоянного 24 В

• Широкий диапазон рабочих температур от –40 до +60 °C

• Компактный корпус для монтажа на DIN-рейку (78×45×124,7 мм)

• Защита клемм IP 20, корпуса IP 50

Для уточнения наличия и условий поставки обращайтесь к менеджерам.
